项目描述：

应业主邀请入场对异型钢结构进行扫描测量获取钢拼接面关键点坐标。

由于业主单位发展需要提高作业的效率，缩减单个项目的时间周期，为满足时间紧、任务重的项目需求，并且提高数据精度，降低人员的成本，提高效率，本项目使用德国进口的FARO扫描仪作业。

准备工作：

1、 扫描仪一台（配套脚架一副）

2、 0.5或者1秒全站仪一台（配套脚架一副，用于给标靶纸和标靶球打点）

3、 球棱镜3个或者标靶纸3张以上（绝对坐标赋予辅助工具）

4、已知高精度控制点2个以上，最高是覆盖测区，没有的就需要提前布设高精度的施工控制网（2点之间保持通视）

实施阶段

1、布设标靶球和标靶纸

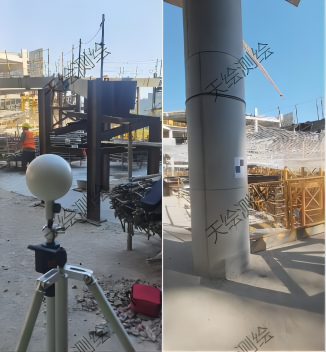

要求：两站之间布设3个球棱镜，距离扫描仪15-20米以内；靶球布设要有高低落差，如果是3个，不能在同一条直线上；靶纸要尽量垂直扫描方向。

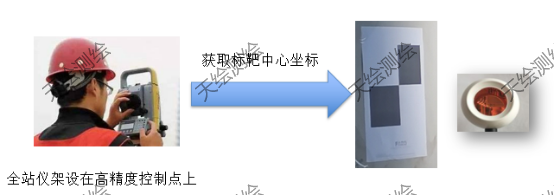

2、全站仪获取标靶球和标靶纸坐标

要求：全站仪的坐标系必须是业主要求的施工坐标系，才能保证最终点云数据的坐标系是施工坐标系。

3、扫描仪架设扫描

一站扫描之前，要考虑好下站位置，在中间布设靶标，保证两站都能较好的扫描到靶标，以便数据拼接。扫描完成后，回到室内将内存卡数据拷贝到电脑上。

要求：可以根据肉眼查看，扫描仪技术是所见即所得的复制技术，人肉眼能看到的都可以扫到，因此，多架设几站保证一些死角能够扫描到。

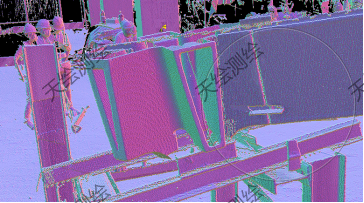

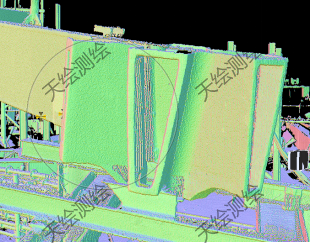

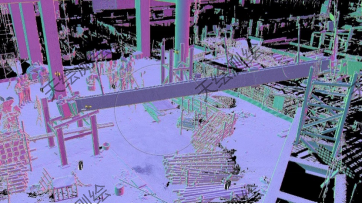

4、扫描数据内业处理

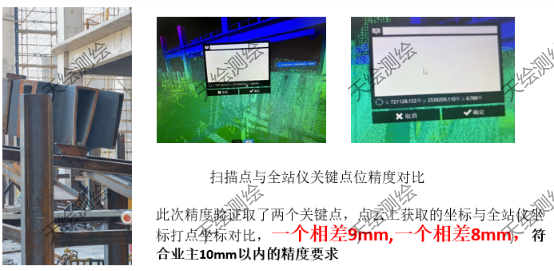

5、精度检查

总结

对比传统手段，三维激光扫描仪对钢结构预制件点位采集的优势有哪些？

第一，精度高，相位式扫描仪精度高，法如扫描仪作为高精度的代表，测距精度能达到1mm,25m范围点位精度最高能达到3.5mm。

第二，扫描仪可以快速获取无数个点，而全站仪只能对关键点位测量。测量任务重、工期紧张的情况下，扫描仪无疑是最优解。

第三，可视化分析，获取的点云可以呈现出目标物的形状、大小，搭配相关软件进行可视化分析，并且可以输出报告。

 法如在工程施工方向的其他应用

◇ 建筑砌体工程：墙面平整度，垂直度分析

◇ 隧道工程：隧道超欠挖分析，喷浆平整度分析、断面测量、贯通测量等

◇公路工程：断面测量、道路平整度分析、道路测量（高精度点云获取，内业绘制线画图）、  边坡监测（两期点云数据对比，相对于全站仪采集关键点监测，优势是扫描仪获取大量高精度点云，监测范围更广，精细度更高，减少人力物力以及成本）等。

◇ 桥梁：桥梁监测（快速获取大量高精度点云，可以与全站仪坐标或者设计模型进行对比。）
