项目背景：

钢结构是主要的建筑结构类型之一，由型钢和钢板制成的钢梁、钢柱、钢桁架等构件组成，具有强度大、跨度大、塑性好，耐高温等优异性能以及可循环利用等特点，被广泛应用于一些典型的地标性建筑物和大型厂房等设施中。

广州市某公司在建异形结构建筑需要对所有的外部框架进行幕墙安装，由于结构尺寸及曲率比较复杂，寻常的人工传统测量手段耗时耗力，完全达不到工期的要求。

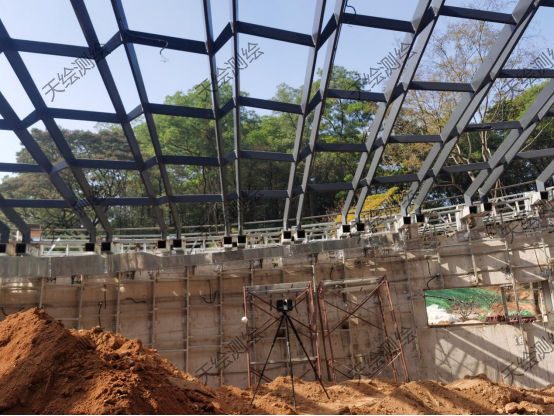

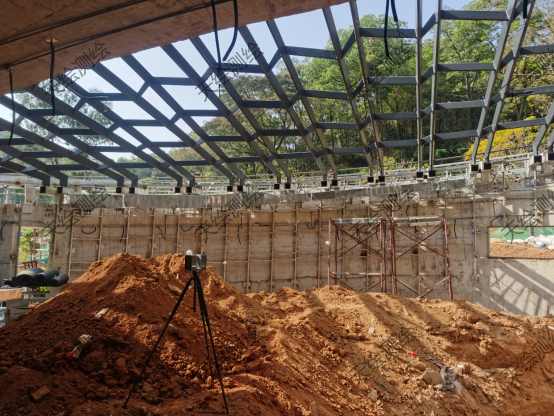

钢结构三维扫描现场

解决方案：

 为了获取全面精准的现场数据，根据项目需求，我们选用大空间三维扫描仪对钢构件现场进行三维数据采集。

由于点云数据采集过程中，不可避免地会产生冗余数据和噪点数据。对于肉眼能识别的噪声点进行手动删除，肉眼无法识别的用专业软件进行噪点删除。去噪后，对点云进行拼合，得到精确的三维点云模型。

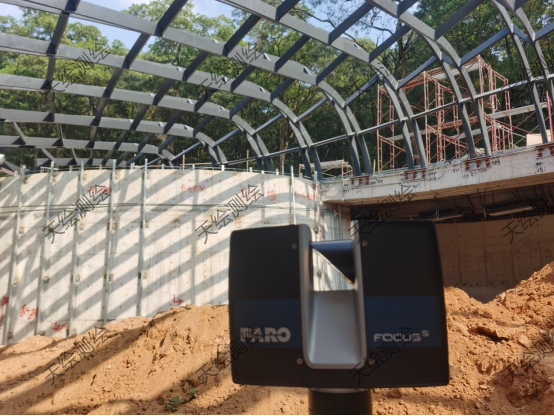

此次作业采用的是法如Premium350三维激光扫描仪，精度1毫米，测距距离350米，扫描速率可达到200万点云/秒，完全满足钢结构尺寸幕墙安装的精度要求。

通过专业三维分析软件可以轻易判断钢构与设计理念模型的偏差值，并且也可以方便快捷的测量出每块幕墙的尺寸。不仅能有效地把控钢体结构及幕墙的加工及安装精度，还能完整记录工程现场状况，为数据的可靠性提供强有力的支持。

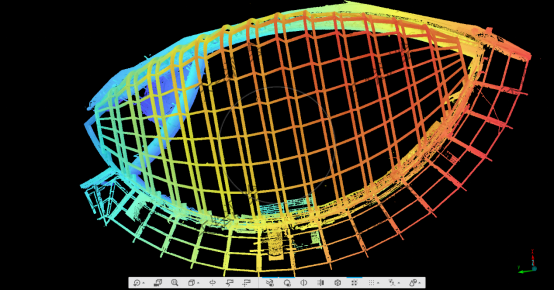

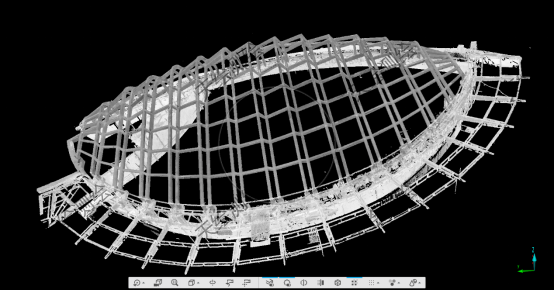

钢结构三维扫描点云数据

通过三维扫描技术为钢结构的建造、安装提供了重要的数据资料，不仅节省了大量的人工费和时间成本，同时也为日后的维修及扩建工程提供了详细、完整、高精度的参照数据。如何快速正确地实施钢架构的拼接，以及全面系统地掌握钢架构的变形趋势是施工过程中的重要工作，对降低施工成本、提高施工效率、保障施工快速安全完成具有重要的意义。
